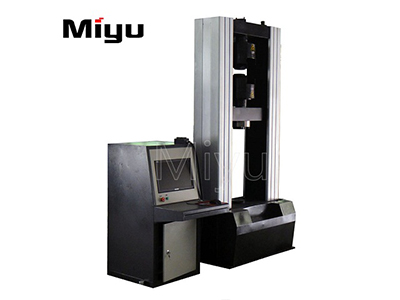

現如今的萬能材料試驗機也叫萬能拉力機或電子拉力機。獨立的伺服加載系統，高精度寬頻電液伺服閥，確保系統高精有效、低噪音、快速響應：采用獨立的液壓夾緊系統，確保系統低噪音平穩運行，且試驗過程試樣牢固夾持，不打滑。下面來為大家介紹一下萬能材料試驗機的主機構成及主機規格。

一、萬能材料試驗機的主機構成

萬能材料試驗機主要由支架、液壓操縱箱、外表測力顯現、電氣系統組成。其機體有些有衡量，立柱、上下抗折設備，缸體，機架、底板等。丈量外表安裝在機架右側上部。液壓操作有些安裝在萬能資料試驗機機架右側的下部，下抗折設備裝在活塞頂部，兩邊裝有導向板，能堅持抗折臺面上下運動方位不變?？拐叟_(tái)面上裝有標尺，兩個限兩邊裝有導向板，可任意調理抗折跨距，拖錕能上下活動，使受力時能起到平衡效果，在衡量下裝有上抗折設備，經過掉頭螺栓兩根定位柱固定在橫梁下，其間有球頭、球座，螺栓上裝有繃簧以便平衡上抗折設備，拖錕能上下活動?！　?/p>

二、萬能材料試驗機的主機規格

主機規格：

A、高精度力量傳感器： 0~10KN 20ton。力量精度在±0、5 以內。

B、容量分段：全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 百分之100、全程力量較大解析度 1/1000，00

C、動力系統：臺灣變頻器+交流變頻電機+蝸輪蝸桿減速機+T型絲桿。

D、控制系統：采用Pulse Command控制方式使控制更準確，速度控制范圍5~250 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。

E、數據傳輸方式：RS232傳輸

F、顯示方式：UTM107+WIN-XP測試軟件液晶屏顯示。

G、簡潔的全程一檔與全程七檔力量線性雙校正系統。

H、豪華測試界面軟件可實現定速度、定位移、定荷重控制模式加上多階控制模式可滿足普通的測試要求。

I、測試空間：測試寬度約400 mm(標準規格)行走空間800 mm(不含夾具)(標準規格)

J、全程位移： 編碼器1800 P/R，提升4倍精度，采用LINE DRIVE編碼器抗干擾能力較強位移解析0、001mm。小變形：金屬引伸計，解析 0、001mm(選配)

K、裝置：過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。

M、手控方式：可增添手動操作盒。

以上就是萬能材料試驗機的主機構成及主機規格，相信大家看完之后對此都有了一定的了解！http://www.my17.net
