一、設備用途

防水試驗機適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。防水試驗機采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節.

防水試驗機標準依據： GB4208-2008、GB2423.38、IPX1、IPX2、IPX3、IPX4、IPX5、IPX6等效

試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區和噴淋系統組成。

二、主要技術參數：

1、試驗室總尺寸：深3300×寬1300×高1600㎜

2、內箱尺寸：深800×寬800×高800㎜

3、IP1、2滴水盤：800X800mm，高120mm，孔距：20X20mm，滴水孔：0.4mm

4、滴水流量：IP1 -1mm±0.5/min, IP2- 3mm±0.5/min

5. IP3、4擺管半徑：300mm 一套、擺管內徑：16mm，孔距：50mm，噴水孔：0.4mm

6. 噴水流量:0.07L/min（每孔）

7. 擺管角度：120°--300°（接近）

8．?dāng)[管速度：5-15每分鐘，可設定

   9. IP5、6： IP6噴頭1個，IP5噴頭1個，支撐架安裝在后邊，中間采用不銹鋼圓桶直徑600mm連接到試驗箱。噴頭離轉盤中心2700mm。

  10.管徑：側面部分采用PVC管 ，IP5一條，IP6一條各3米長。

11.噴孔尺寸：φ12.5mm，（IP6等級）；φ6.3mm，（IP5等級）

12.噴水壓力：80～150kpa（可調）

13.噴水強度：IP5-12.5±0.625(L/min)，IP6-100±5(L/min)；

14. 轉盤：φ300MM 觸摸屏可顯示轉盤轉速 。

15.轉速：1-3轉/每分鐘

16.承重：50公斤（按照程序設定旋轉） 304不銹鋼設計制作

17.噴水持續時間：3、10、999min（可調）

18.運行時間控制：1～9999min(可調)

19.水循環系統，保證水源循環使用

20.受水面：產品正面

21.噴水壓力表，可顯示噴水壓力

22.控制系統：觸摸屏智能控制系統。

 系統控制界面

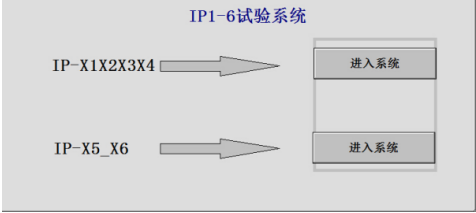

首頁

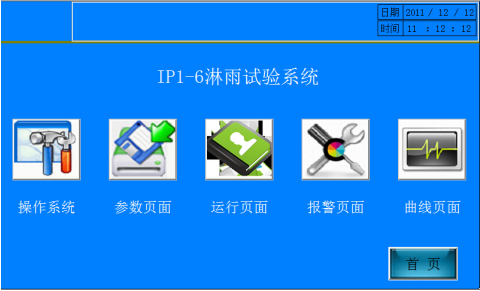

監視界面

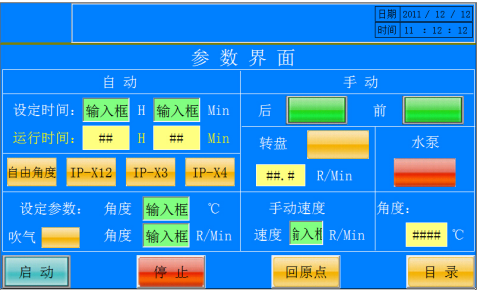

IP1234參數設定界面

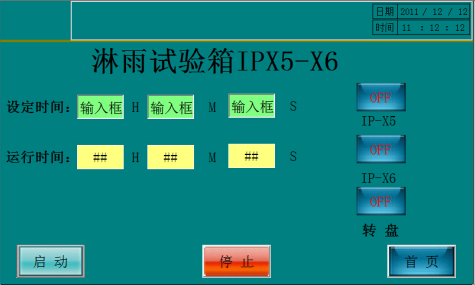

IP56參數界面

三、結構材質：

1、噴管：304不銹鋼管

2、噴頭：SUS304不銹鋼板

3、臺面：SUS304不銹鋼板

4、IP56臺體內支架：不銹鋼方通，PU軟管

5、電氣控制配件選用施耐德、歐姆龍、德力西、富士等國際知名品牌

6、大功率水泵3KW 多個電磁閥控制水路。

7、IP34、56控制系統同在一起操作，IP等級可選擇測試。

四、基本配置
