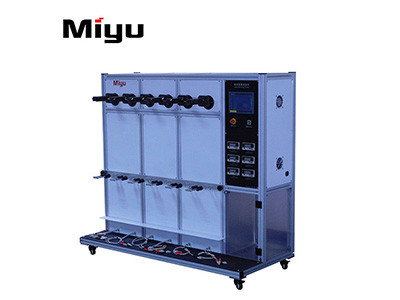

1設備用途:

本試驗機按UL817 EIA-41標準“通訊軟線和電源軟線通用安全要求”的規定而訂制,采用先進的觸摸屏寫入;PLC控制技術,結合DC直流伺服電機為動源,能精確控制速度、次數及角度.最適用蘋果數據線及有關生產廠家和質檢部門對電源線、DC線、排線、進行EIA標準彎曲試驗。

2設備特點:

1采用液晶觸摸人機界面，超大界面直觀大方；

2控制部分采用日產PLC，性能可靠；

3采用日產電機使用壽命和可靠性。

4測試次數,速度  自動輸入調節。

5 多工位測試,效率高.觸摸屏可對每個工位直測試進行監視.

３主要參數:

a) 工作電源：AC220V/50HZ；

b) 功率：500W；

c) 負載：電壓≦12V；

d) 試驗速度：5~60次/分；

e) 彎曲角度：2°~360°(+180°～-180°）可調；

f) 角度精度：≦±1℃

g) 試驗工位：分兩套電機系統控制，每組電機同時測試3個工位,每個工位單獨計數,所有工位斷開后停機；

h) 荷重：50 100 200 300 500g 各6組

i) 防護板：信號接口上端裝有防護板避免法碼跌落時撞擊接線柱

j) 導板位置可上下調節(距離為1－300mm)

k) 冶具R角：12.4 12.7 25.4　長度90mm 數量各６個

l) 彎曲次數：0~999999可預置；

m) 整機尺寸:長(1500px)X寬(120cm)X高(135cm)

n) 重量(約):95kg
